概述

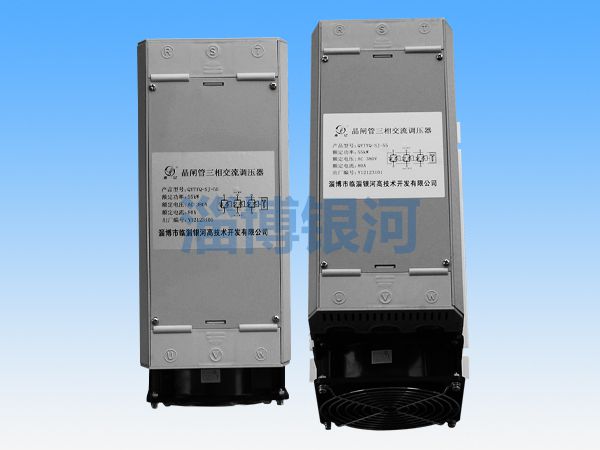

　　QY系列晶閘管調壓器按工作電源分單相和三相，按輸出功能分交流調壓及整流調壓，是我公司自主研發的新型節能功率控制器。該調壓器集主電路、控制電路、保護電路、電源電路、冷卻散熱系統于一體，體積小，重量輕，安裝使用方便。

?

　　可控硅調壓器采用移相觸發方式來實現電壓、電流的連續調節，從而達到控制功率的目的。具有軟起動、軟關斷、過壓保護、過熱保護等功能。

　　產品用途

?

　　QY系列晶閘管調壓器廣泛應用于電阻爐、鹽浴爐、工頻感應爐、淬火爐、電弧爐、隧道爐、熱處理爐等各種工業窯(鍋)爐電加熱溫控以及玻璃生產過程溫控、金剛石壓機加熱溫控;力矩電機調速，整流變壓器、電爐變壓器、電力變壓器一次側的調壓控制;大功率充磁/退磁設備、航空電源調壓、真空磁控濺射電源、除鐵整流電源、除塵調壓器、飽和電抗器的直流繞組激磁控制;恒壓、恒流、恒功率控制等領域。

　　產品特點

　　(1)QY系列晶閘管調壓器按工作電源分單相和三相，按輸出功能分交流調壓及整流調壓，是我公司自主研發的新型節能功率控制器。

　　(2)該系列調壓器集主電路、控制電路、保護電路、電源電路、冷卻散熱系統于一體，具有重量輕、體積小、安裝使用方便等優點。

　　(3)晶閘管采用進口方形芯片、高級芯片支撐板，模塊壓降小、功耗低，效率高，節電效果好。

　　(4)控制觸發電路、主電路與機殼相互隔離，絕緣強度≥2500V，保證人身安全。

　　(5)采用移相觸發方式實現對電壓的無級調節，從而達到控制功率的目的，輸出電壓連續可調。

　　(6)整機采用鋁合金，體積小， 100%的引導風扇氣流散熱，散熱效果佳。

　　(7)控制觸發板采用SMD貼片元件，抗干擾性佳，故障率低。

　　(8)比例式線性輸出，控制精確，符合各種負載要求。

　　(9)控制方式：DC 0～10V、0～5V電壓或4～20mA電流信號控制，可實現手動控制、儀表或計算機自動控制。

　　(10)具有過壓保護、過熱保護、軟起、軟停等功能，用戶可協議附加其它功能，如恒壓、恒流、過流保護等。

?

　　(11)專用散熱風道，控制電路、電源電路與散熱風道分離，避免了灰塵在上述電路上堆集，降低故障率。

　　技術指標

　　(1)輸入電壓：三相AC 380V ±15%、單相AC 220V ±15%;

　　(2)電源頻率：50Hz±5%。

　　(3)控制功率：10～300kW。

　　(4)控制方式

　　電流信號：4～20mA，輸入阻抗：120Ω;

　　電壓信號：DC0～10V;

　　手動調節：10k～100kΩ電位器;

　　(5)具備過熱保護、過壓保護、軟起及軟停功能;

?

　　(6)過熱保護動作溫度70℃;

　　規格、型號
